產品名稱：NE、NSE型斗式提升機
NE、NSE系列斗式提升機適用于垂直輸送粉狀、小顆粒和小塊狀干態物料的連續輸送機械設備。該系列設備結構簡單、運行平穩可靠、安裝維修方便、提升高度高、密封性能好，廣泛應用于冶金、電力、化工、礦山、建材、糧油等行業。
結構特點及工作原理：
NE、NSE系列斗式提升機是由機尾部件、機頭部件、斗鏈組件、驅動裝置組件、全封閉機殼構成，設備運行時無物料外泄，提升輸送鏈采用沖壓板式鏈，分單鏈及雙鏈兩種布置型式，頭部設置逆止器， 逆止可靠。設備的進出料口，提升高度可根據工藝要求靈活設計布置。
物料經設備進出料口均勻地導入安裝固定在作連續封閉運行的提升鏈上的料斗，將物料從機尾進料口處提升至機頭出料口處排出，實現單點進料，單點重力式或混合式卸料。
提升輸送鏈采用重錘杠桿式自動張緊裝置，保證提升鏈在運行中始終保持適度張緊裝置，使設備處于最佳運行狀態。

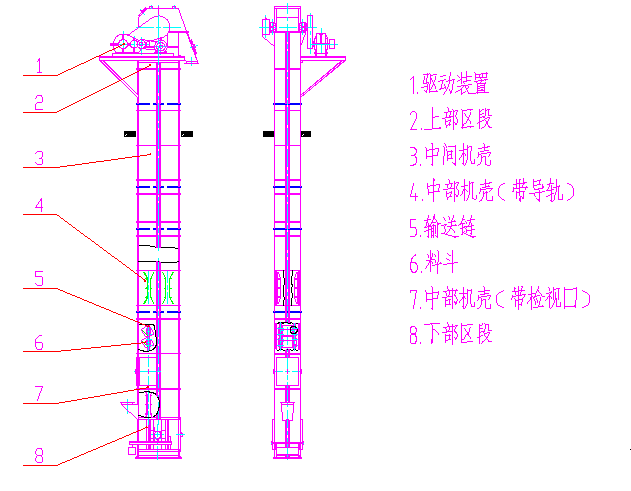

NE、NSE型斗式提升機結構示意圖：
NE型斗式提升機主要技術參數：
型號 | 輸送量m3/h | 斗容L | 斗寬mm | 斗距mm | 斗速m/s | 主軸轉速r/min | 物料最大寬度mm |
NE15 | 15 | 2.5 | 250 | 203.2 | 0.5 | 19.5 | -- |
NE30 | 32 | 7.8 | 300 | 304.8 | 0.5 | 16.45 | 65 |
NE50 | 60 | 14.7 | 300 | 304.8 | 0.5 | 16.45 | 65 |
NE100 | 110 | 35 | 400 | 400 | 0.5 | 14.13 | 95 |
NE150 | 170 | 52.2 | 600 | 400 | 0.5 | 14.13 | 95 |
NE200 | 210 | 84.6 | 600 | 500 | 0.5 | 10.9 | 125 |
NE300 | 320 | 127.5 | 600 | 500 | 0.5 | 10.9 | 125 |
NE400 | 380 | 182.6 | 700 | 600 | 0.5 | 8.3 | 145 |
NE500 | 470 | 260.9 | 700 | 700 | 0.5 | 7.1 | 165 |
NE600 | 600 | 300.2 | 700 | 700 | 0.5 | 7.1 | 165 |
NE800 | 800 | 501.3 | 800 | 800 | 0.5 | 7.1 | 195 |
NSE型斗式提升機主要技術參數：
型號 | 輸送量m3/h | 斗容L | 最大鏈速m/min | 物料最大粒度mm | ||||
占百分比% | ||||||||
10 | 25 | 50 | 75 | 100 | ||||
NSE100 | 170 | 73 | 65.4 | 20 | 15 | 10 | 7 | 5 |
NSE200 | 230 | 97 | 65.4 | 35 | 30 | 20 | 15 | 10 |
NSE300 | 308 | 121 | 65.4 | 35 | 30 | 20 | 15 | 10 |
NSE400 | 360 | 157 | 65.4 | 50 | 40 | 30 | 25 | 20 |
NSE500 | 480 | 210 | 65.4 | 50 | 40 | 30 | 25 | 20 |
NSE600 | 600 | 240 | 66 | 50 | 40 | 30 | 25 | 20 |
NSE700 | 700 | 280 | 66 | 65 | 60 | 40 | 35 | 30 |
NSE800 | 800 | 320 | 66 | 65 | 60 | 40 | 35 | 30 |
NSE1000 | 1000 | 391 | 66 | 65 | 60 | 40 | 35 | 30 |
